10小時開，14小時關循環定時IC

10小時開，14小時關循環定時ic有以下功能：

EC340H-04是一款循環定時IC芯片，還有多種功能循環定時模式，產品采用CMOS工藝，自身功耗低，寬工作電壓范圍，可以輸出該高電平和低電平兩種狀態，高電平輸出有20mA、低電平輸出有40mA。內有8中不同的定時模式，分別可設定時間為：

10小時ON~ 14小時OFF

8小時ON~ 16小時OFF

7小時ON~ 17小時OFF

6小時ON~ 18小時OFF

5小時ON~ 19小時OFF

4小時ON~ 20小時OFF

3小時ON~ 21小時OFF

2小時ON~ 22小時OFF

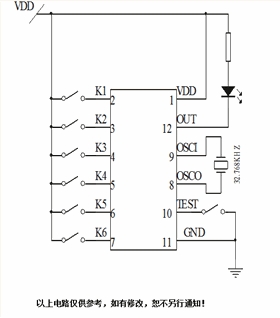

參考電路圖：

這款定時IC芯片上電后，如果晶振不起振，OUT輸出高平。晶振起振后OUT 輸出低電平，定時時 間到OUT輸出高電平。

EST快速測試，按下TEST，定時8小時，OUT就相應的閃8次，時間到自動停止工作，其余為24小時循環定時功能。
