8小時開16小時關循環定時蠟燭IC芯片

8小時開16小時關循環定時蠟燭IC芯片，型號為EC1062-242C,，麗晶微電子有多款電子蠟燭IC芯片，此款定時蠟燭IC芯片CMOS工藝技術，低功耗。采用高電壓工藝，工作電壓范圍寬，抗干擾能力強。循環定時芯片的工作電壓是2.4-6.8V，也可直接用6V電池。

此款電子蠟燭IC芯片有多種循環定時模式，可設定時間為：

8小時ON~ 16小時OFF(H8接VSS)

6小時ON~ 18小時OFF(H6接VSS)

5小時ON~ 19小時OFF(H5接VSS)

4小時ON~ 20小時OFF(H4接VSS)

也可做無定時一直工作(H24接VSS)

24小時循環工作的專用定時 IC。

參考電路圖：

此款循環定時蠟燭IC芯片共有兩路輸出，一路LED1為柔和模式蠟燭閃，另一路LED2為工作常亮。

定時蠟燭燈選用單排3檔開關，同時可進行2個定時狀態，當開關置于所選擇二檔定時中一檔時，上電工作；如果開關置于OFF時，上電不工作。工作過程中，開關可以改變工作狀態：工作和不工作。(在上電的情況中，當改變定時選擇端時，重新計時）

KEY是ON/OFF 按鍵可控制IC的打開和關閉。

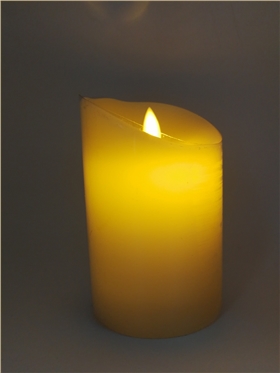

此款循環定時電子蠟燭IC芯片的測試方法選用1小時閃一次來測試，頻率大約在2Hz。此款循環定時電子蠟燭IC芯片多用在電子蠟燭上面，具有循環定時的功能。也可用在其他定時的產品上面，例如定時LED燈串，電子玩具上面。
