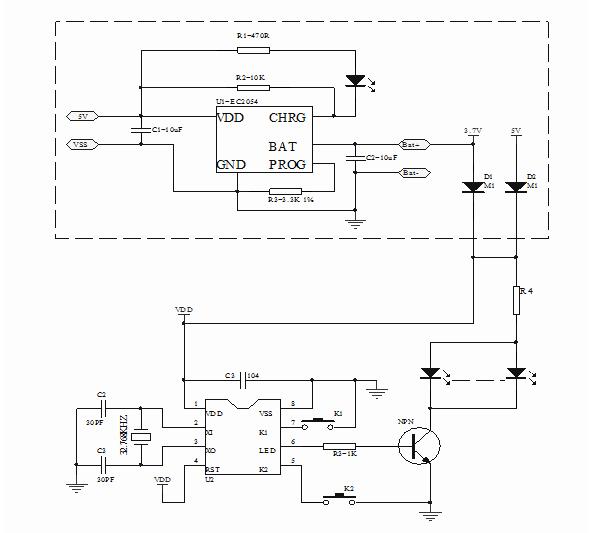

循環定時IC芯片工作電壓2.4-5.5V,若用4節干電池電壓6V時，在輸入端需串入一個二極管降壓，
或接3.3V 穩壓芯片,以免定時IC因電壓高燒壞。計時器芯片時鐘振蕩采用外置32.768KHZ晶體振蕩，
計時精準無誤差。無晶振不工作，適用于24小時循環計時類產品的生產。
定時芯片上電不工作，有1路LED輸出，兩種定時工作模式(模式1和模式2),分別兩個按鍵(K1和
K2)控制。模式1(20分鐘亮—23小時40分鐘滅）：觸發按鍵K1，LED電平輸出，開始循環計時。工作
中觸發按鍵K1重新計時，觸發按鍵K2,LED亮10分鐘滅后,模式1重新循環計時。模式2(10分鐘亮):觸
發按鍵K2， LED電平輸出，亮10分鐘自動滅，工作中觸發任何按鍵都無效。
定時IC芯片在生產中需要注意些細節，尤其是晶體部分。晶體是一個比較脆弱的元件，不能摔，
不能重壓，易壞。在后焊時晶體的兩只腳要焊的長一些，不易過短。鉻鐵焊接加錫時間不能過長，
不超過2秒，長了會燙壞晶體。晶體部分不能過波峰焊，波峰焊噴灑的助焊劑，不易清洗，吸濕性
強，造成在電路板表面有水珠，導致晶體兩腳短路，不能正常工作。
