5分鐘和10分鐘延時IC芯片

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-06-01 09:12:34【大中小】

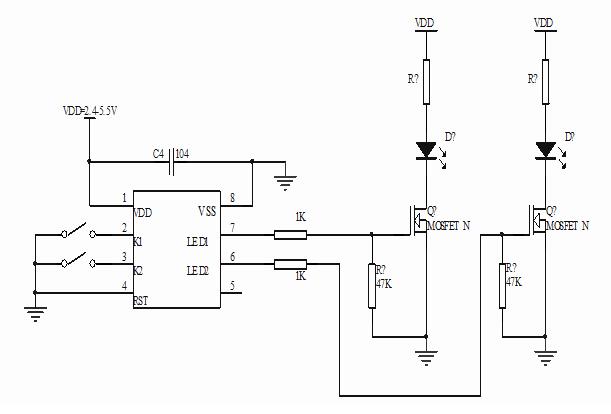

5分鐘延時IC芯片，SOP-8封裝，定時芯片工作電壓 DC=2.4-5.5V，上電不工作，待機。延時計
時采用內部時鐘振蕩，計時誤差小，外圍電路簡單實用，元器件較少。共兩路輸出 LED1和 LED2，
輸出高電平。定時IC芯片

延時芯片的兩路LED燈分別有兩個撥動開關（K1和K2）控制定時開關，延時共有兩種計時模式，
5分鐘和10分鐘兩種。當 K1接通地時 LED1亮，5分鐘后自動停止，重新接地重新計時，工作中斷
開LED1滅。當 K2接通地時 LED2亮，10分鐘后自動停止，重新接地重新計時，工作中斷開LED2滅。延時IC芯片
