為什么有些mos管要用三極管驅動，單片機IO不能直接驅動嗎？

MOS管相比三極管來講，具有更低的導通內阻，在驅動大功率的負載時，發熱量就會小很多。MOS管的驅動與三極管有一個比較大的區別，MOS管是電壓驅動型的元件，如果驅動電壓達不到要求，MOS就會不完全導通，內阻變大而造成過熱。

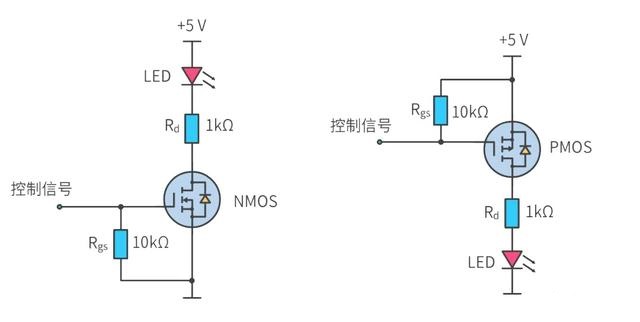

MOS管驅動電路

MOS管分為N溝道與P溝道兩種，N溝道用于電源負極的控制，P溝道用于電源正極的控制，兩者直接的控制信號電壓也存在區別。對于NMOS來講，當柵極與源極的電壓超過一定電壓閾值的之后就會導通，PMOS與之相反。

NMOS與PMOS還有一點比較大的區別，NMOS的導通內阻一般比PMOS要小一些，并且制造成本性對較低，所以在功率較大的控制場合，一般會選用NMOS，當然也要根據控制電路的邏輯關系進行選擇。以NMOS為例，當Vgs大于最小控制電壓閾值時，MOS管會導通，但是其導通內阻無法達到最小設計值，所以想要保證其導通內阻，就要有足夠的控制驅動電壓。
