ECD03 八模式定時圣誕燈串IC芯片

一、功能說明

1.  CMOS工藝，低功耗。工作電壓寬，抗干擾能力強。上電為燈閃模式第一段，燈閃模式為正常直流8功能模式。

2. 第一段：自動各種功能連續變化(即power on時) (Combination)

3. 即由第二段到第七段功能自動變化

   第二段：波浪式前進后退自動變化(二種速度變換) (In Waves)

   第三段：跑馬式自動變化(四種速度變換) (Sequential)

   第四段：單燈漸明漸暗自動變化(三種速度變換)

   第五段：跑馬式前進及后退，星星閃爍自動變化 (Chasing/Flash)

   第六段：四燈同時漸明漸暗自動變化(三種速度變換) (Slow Fade)

   第七段：星星閃爍跑馬式自動變化 (Twinkle/Flash)

   第八段：LED固定不閃 (Steady On)

4. OPT0懸空為定時模式，OUT1、OUT2有輸出6H，無輸出18H，24H循環；有晶振檢測模式，不接晶振或晶振壞上電無輸出；

   OPT0接VDD為不定時模式，不用加晶振。

   4、按鍵S1短按為燈閃模式切換；長按2秒關閉輸出；關閉后再短按又重新輸出，從新開啟定時。

   二、電氣性能 (VDD=4.5V，GND=0,Ta=25℃)

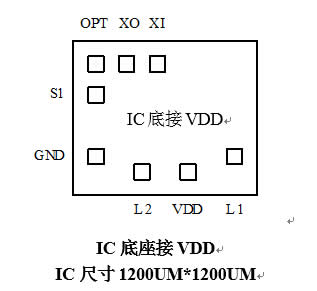

三、IC腳位邦定圖：
