當前位置：首頁 » 麗晶微產品中心 » 觸摸IC芯片 » 單鍵觸摸IC » EC2302單通道觸摸芯片

: EC2302單通道觸摸芯片

EC2302單通道觸摸芯片EC2302主要用于單通道觸摸按鍵控制芯片。提供穩定的“單通道觸摸按鍵”檢測效果可以廣泛的滿足不同的應用需求且可在有介質隔離保護的情況下實現觸摸功能，

全國服務熱線：0755-29100085

產品詳情

EC2302單通道觸摸芯片

EC2302主要用于單通道觸摸按鍵控制芯片。提供穩定的“單通道觸摸按鍵”檢測效果可以廣泛的滿足不同的應用需求且可在有介質隔離保護的情況下實現觸摸功能，安全性高（如玻璃，亞克力等材質）。此觸摸檢芯片是專為取代傳統按鍵而設計，觸摸檢測PAD的大小可依不同的靈敏度設計在合理的范圍內，低功耗與寬工作電壓，是此觸摸芯片可在DC或AC應用上的特性，電源及手機干擾特性好。

2.特點：

電壓工作范圍 2.4～5.5V。

可靠的上電復位（POR）及低電壓復位功能（LVR）。

低待機工作電流（沒有負載）

@VDVDD=3.3V，典型值4uA，最大值8uA。

VDD=5.0V，典型值8uA，最大值16uA。

待機模式下，輸出響應時間為132ms。

穩定的人體觸摸檢測可取代傳統按鍵開關。

SO pin 為CMOS輸出，可由AHLB pin選擇高電平輸出有效或低電平輸出有效。

上電后約為0.25秒的穩定時間，此期間內不要觸摸檢測點，此時所有功能都被禁止

自動校準功能

剛上電的4秒內約62.5毫秒刷新一次參考值，若在上電后的4秒內有觸摸按鍵或4秒后仍未觸摸按鍵，則重新校準周期切換時間約為1秒。

3.應用范圍：

各種消費性產品，取代按鈕按鍵。

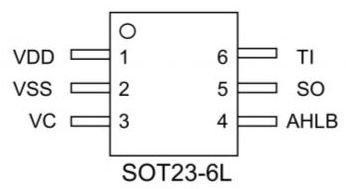

4.EC2302引腳圖：

EC2302觸摸芯片引腳圖

5.腳位定義：

腳位順序	腳位名稱	I／O 類型	腳位定義
1	VDD	P	正電源供應
2	VSS	P	電源負端，接地
3	VC	I/O	采樣電容腳
4	AHLB	I-PH	高電平有效或低電平有效選擇 0＝＞高電平有效；1（默認值）＝＞低電平有效
5	SO	0	CMOS 驅動輸出
6	TI	I/O	觸摸輸入端

6.接腳類型：

·COMS單存輸入 ·O CMOS輸出

·I/O COMS輸入／輸出 ·I-PH CMOS輸入內置上拉電阻

·I-PL CMOS輸入內置下拉電阻 ·OD開漏輸出，無二級管保護電路P電源／接地

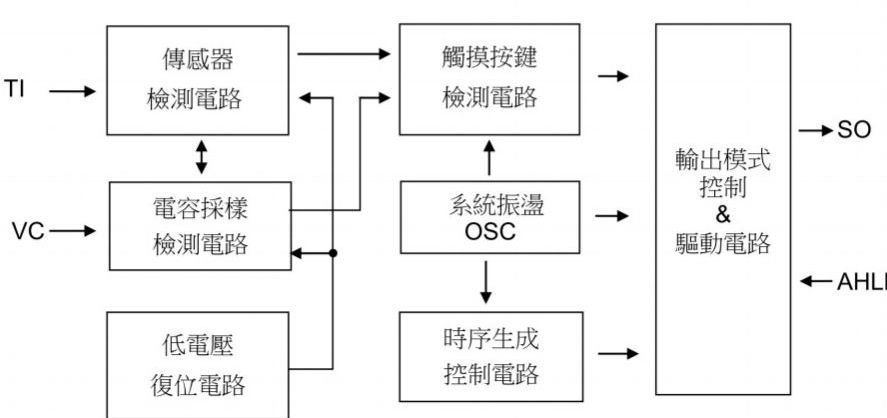

7.方塊圖：

EC2302單鍵觸摸芯片方塊圖

8.電氣特性：

最大絕對額定值

參數	符號	條件	值	單位
工作溫度	Top	-	-40~+85	℃
儲存溫度	TSTG	-	-50~+125	℃
電源電壓	VDD	Ta=25℃	VSS-0.3~VSS+5.5	V
輸入電壓	VIN	Ta=25° Ta=25℃	VSS-0.3~VDD+0.3	V
芯片抗靜電強度 HBM	ESD	-	4	KV
備注：VSS 代表系統接地

DC／AC 特性：（測試條件為室溫25℃）

參數	符號	測試條件	最小值	典型值	最大值	單位
工作電壓	VDD		2.4	3.3	5.5	V
系統振蕩	Fosc	VDD=5.0V D=5.0	-	16K	-	Hz
待機電流	IOPL	無負載，VDD=3.3V,VC=10nF	-	4	8	uA
待機電流	IOPL	無負載，VDD=5.0V,VC=10nF	-	8	16	uA
輸入埠	VIH	高電平輸入	2/3	-	-	VDD
輸入埠	VIL	低電平輸入	-	-	1/3	VDD
SO輸出埠源電流	IOH	VDD=3.3V, VoH=2.8V	-	-3.5	-	mA
SO輸出埠源電流	IOH	VDD=5.0V, VoH=4.5V	-	-5.0	-	mA
SO 輸出埠灌電流	loL	VDD=3.3V,VoL=0.5V	-	8.0	-	mA
SO 輸出埠灌電流	loL	VDD=5.0V, VoL=0.5V	-	12.0	-	mA
SO 輸出反應時間	TR	VDD=5.0V.5.0V．待機模式	-	132	-
SO 輸出反應時間	TR	VDD=5.0V..偵測模式	-	48	-	ms

9.功能描述：

I.靈敏度調整

PCB上接線的電極大小與電容之總負載，會影響靈敏度，故靈敏度調整必須符合PCB的實際應用。EC2302提供一些外部調整靈敏度的方法。

①調整檢測板尺寸的大小

在其它條件不變的情況下，使用較大的檢測板尺寸可增加靈敏度，反之則會降低靈敏度；但電極尺寸必須在有效范圍內使用。

②調整介質（面板）厚度

在其它條件不變的情況下，使用較薄的介質可增加靈敏度，反之則會降低靈敏度；但介質厚度必須在最大限制值以下。

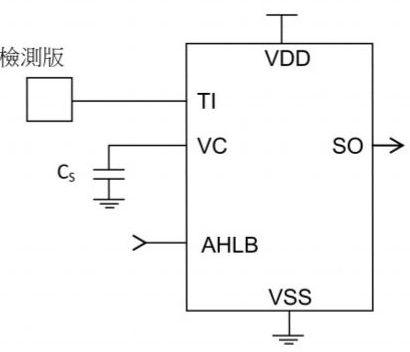

③調整Cs電容值（請參閱下圖）

在其它條件不變的情況下，PAD VC對VSS電容Cs可調整靈敏度，Cs電容在可用范圍內(1nF≤Cs≤47nF) ，Cs電容值越大其靈敏度越高。

EC2302電容式觸摸芯片

II.輸出模式（利用 AHLB腳位選擇）

AHLB：選擇輸出高電平有效或低電平有效

AHLB	腳位 SO 選項特性
0	直接輸出，CMOS 高電平有效
1	直接輸出，CMOS 低電平有效（默認值）

III.待機模式按鍵與SO輸出

①．EC2302待機模式下會節省功耗，當傳感器偵測到有觸摸時，系統會轉換到偵測模式，當傳感器4秒內沒有偵測到觸摸則會轉到待機模式節省功耗。SO輸出反應時間在待機模式約132毫秒，在傳感器偵測模式約48毫秒。Touch

EC2302單通道觸摸芯片

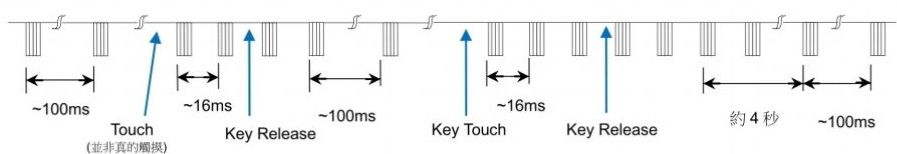

時序說明：

SO輸出反應時間，觸摸按鍵后SO輸出；觸摸松開后約48ms

SO輸出回復原狀態。約4秒后回到待機模式。

②．AHLB＝1（默認值）：直接輸出 CMOS 低電平有效（Active Low），

上電后，SO輸出高電平。

觸摸按鍵后，SO輸出變?yōu)榈碗娖剑挥|摸松開后，SO輸出回復高電平。

③．AHLB＝0：直接輸出 COMS高電平有效（Active High）。

上電后，SO輸出低電平。

觸摸按鍵后，SO輸出變?yōu)楦唠娖?；觸摸松開后，SO輸出回復低電平。

10.典型應用電路圖：

EC2302觸摸芯片電路圖

注：1．在PCB上，從觸摸版到IC接腳的線長越短越好。且此接線與其他接線不得平行或交叉。

2．電源供應必須穩定，若供應電源之電壓發生飄移或快速漂移或移位，可能造成靈敏度異?；蛘`偵測。

3．覆蓋在PCB上的板材，不得含有金屬或?qū)щ娫某煞?，表面涂料亦同?/span>

4．必須在VDD和VSS間使用C2電容；且應采取與裝置IC的VDD和VSS接腳最短距離的布線。

5．可利用Cs電容調整靈敏度，Cs電容值越大靈敏度越高，靈敏度調整必須根據實際應用的PCB來做調整，Cs電容值的范圍為1nF～47nF。

6．調整靈敏度的電容（Cs）必須選用較小的溫度系數及較穩定的電容器；如X7R、NPO，故針對觸摸應用，建議選擇NPO電容器，以降低因溫度變化而影響靈敏度。

7．當介質材料及厚度等差異較大時，可通過調整VC與GND之間的Cs電容來調節觸摸靈敏度。

Cs選擇表

介質類型	Cs電容（參考）
3mm 以?xún)?nèi)壓克力玻璃	6.8nF/25V
3-6mm 以?xún)?nèi)壓克力玻璃	10nF/25V
6-10mm 以?xún)?nèi)壓克力玻璃	22nF/25V

BOM表

元件標示	元件名稱	元件參數
C1	電解電容	10uF/25V
C2	瓷片電容	104
Cs	電容	參考Cs選擇表
RO	碳膜電阻	1KΩ*
S1	開關	單刀單擲開關

注：＊電阻值視具體應用而定。

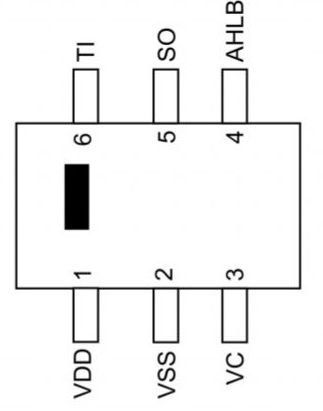

11.封裝配置：

封裝類型EC2302 SOT23-6L

EC2302觸摸芯片sot23-6

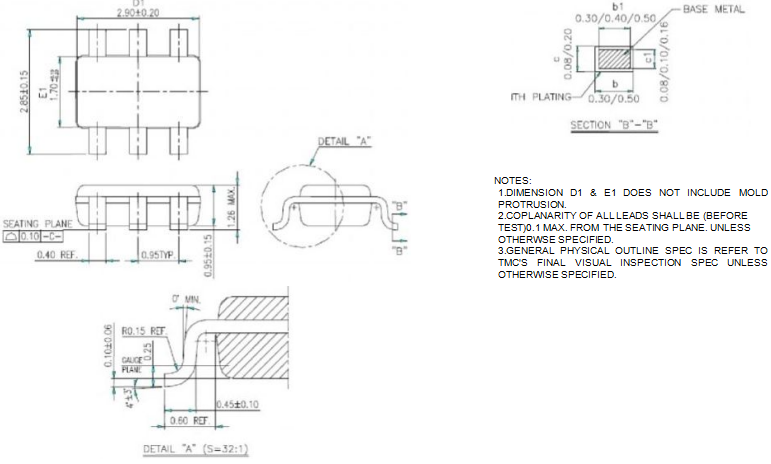

12.封裝尺寸圖：

封裝類型 SOT-23-6L

觸摸芯片EC2302封裝尺寸圖
