EG233S單按鍵觸摸檢測IC

一、概述

EG233S是單按鍵觸摸檢測芯片，此觸摸檢測芯片內建了穩壓電路，可以提供高精度和穩定的電壓給觸摸感應電路使用,穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求,此觸摸檢測芯片是專為取代傳統按鍵而設計,觸摸檢測PAD的大小可依不同的靈敏度設計在合理的范圍內,低功耗與寬工作電壓,是此觸摸芯片在DC或AC應用上的特性。

二、特點

工作電壓2.4V~5.5V

內建穩壓電路提供穩定的電壓給觸摸檢電路使用

內建低壓重置(LVR)功能

工作電流@VDD=3V,無負載

低功耗模式下典型值2.5uA?最大值5uA

最長響應時間大約為低功耗模式220ms @VDD=3V

可以由外部電容(1~50pF)調整靈敏度

穩定的人體觸摸檢測可取代傳統的按鍵開關

提供低功耗模式

提供輸出模式選擇(TOG pin)

可選擇直接輸出或鎖存 輸出

提供最長輸出時間約16秒(±50%)

Qpin為CMOS 輸出,可由(AHLB pin)選擇高電平輸出有效或低電平輸出有效

上電后約有0.5秒的穩定時間﹐此期間內不要觸摸檢測點﹐此時所有功能都被禁止

自動校準功能

剛上電的8秒內約每1秒刷新一次參考值﹐若在上電后的8秒內有觸摸按鍵或8秒后仍未觸摸按鍵,則重新校準周期切換為4秒

三、應用范圍

各種消費性產品

取代按鈕按鍵

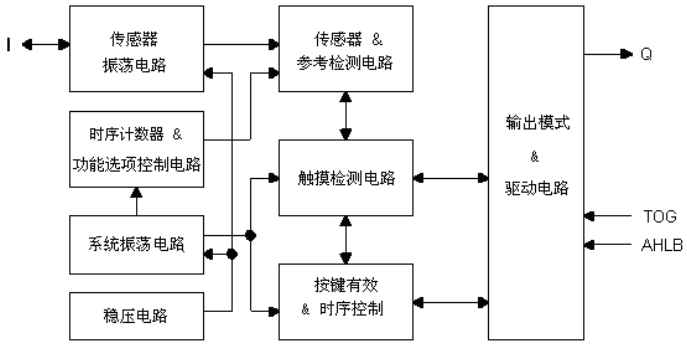

四、方塊圖

五、腳位定義

六、電氣特性

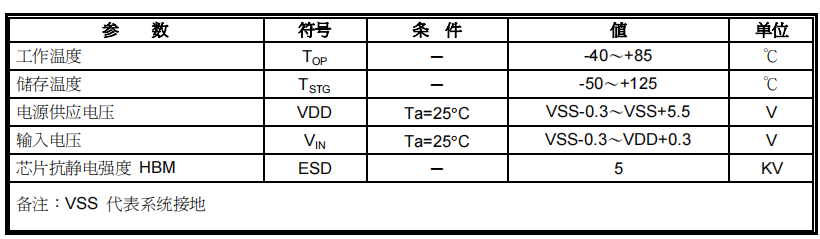

最大絕對額定值

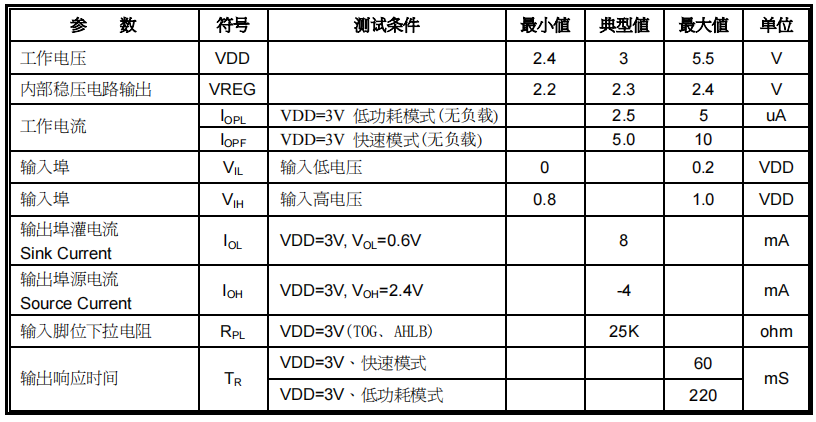

DC/AC特性：（測試條件為室溫=25℃）

七、功能描述

《1》靈敏度調整

PCB上接線的電極大小與電容之總負載﹐會影響靈敏度﹐故靈敏度調整必須符合PCB的實際應用。 提供一些外部調整靈敏度的方法 。

1.調整檢測板尺寸的大小

在其它條件不變的情況下﹐使用較大的檢測板尺寸可增加靈敏度﹐反之則會降低靈敏度﹔但電極尺寸必須在有效范圍內使用。

2.調整介質（面板）厚度在其它條件不變的情況下﹐使用較薄的介質可增加靈敏度﹐反之則會降低靈敏度﹔但介質厚度必須在最大限制值以下。

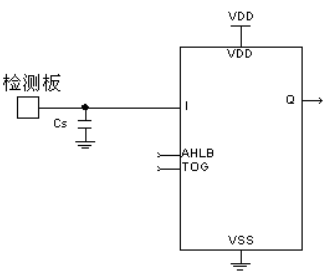

3.調整Cs電容值（請參閱下圖）

在其它條件不變的情況下﹐若未在觸摸PAD對VSS接上Cs電容時﹐靈敏度是最靈敏的﹐Cs電容在可用范圍內（1≦Cs≦50pF）﹐Cs電容值越大其靈敏度越低。

《2》輸出模式（利用TOG、AHLB腳位選擇）

TOG腳位：選擇直接輸出或鎖存輸出。

AHLB 腳位：選擇輸出高電平有效或低電平有效。

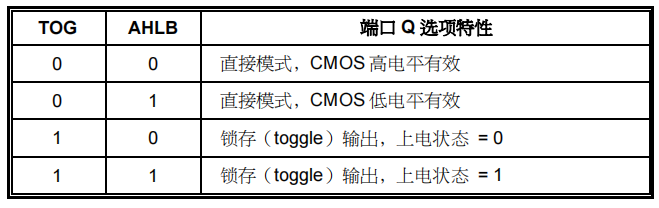

Q腳位（CMOS輸出）選項特性﹕

《3》按鍵最長輸出時間

若有物體蓋住檢測板﹐可能造成足以偵測到的變化量﹐為避免此情況﹐ 設有定時計數器對檢測器進行監控﹐定時器為最大輸出持續時間﹐其大約為16秒(±50%)﹐當檢測到超過定時器時間﹐系統會回到上電初始狀態﹐且輸出變成無效﹐直到下一次檢測。

《4》低功耗模式

EG223S在低功耗模式下運行﹐可節省能耗﹐在此模式下偵測到按鍵觸摸后﹐會切換至快速模式﹐直到按鍵觸摸釋放﹐并將保持約10秒﹐然后返回低功耗模式。

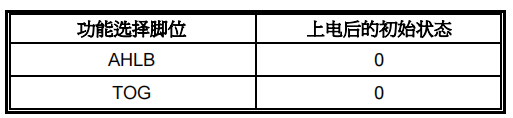

《5》選項腳位

基于節能及封裝選項的考慮﹐所有功能選擇腳位設計為鎖存類型﹐在上電時的初始狀態為0或1﹔若那些腳位被連接至VDD 或VSS﹐狀態會變成1或0﹐也不會有任何的電流漏電而影響節能問題。

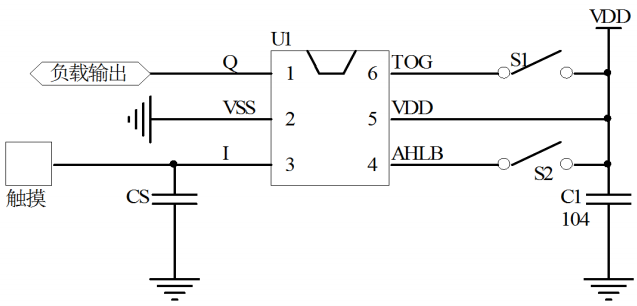

《6》應用電路

TOG選擇腳：懸空：直接輸出模式。長按觸摸負載輸出，松開負載停止輸出。

接VDD：鎖存模式。短按觸摸打開輸出，再短按觸摸關閉輸出。AHLB選擇腳：懸空：上電低電平，觸發為高電平。接VDD：上電高電平，觸發為低電平。

PS.：1.在PCB上﹐從觸摸板到IC接腳的線長越短越好。且此接線與其它線不得平行或交叉。

2.電源供應必須穩定﹐若供應電源之電壓發生飄移或快速漂移或移位﹐可能造成靈敏度異?；蛘`偵測。

3.覆蓋在PCB上的板材﹐不得含有金屬或?qū)щ娊M件的成份﹐表面涂料亦同。

4.必須在VDD和VSS間使用C1電容﹔且應采取與裝置IC的VDD和VSS接腳最短距離的布線。

5.可利用Cs電容調整靈敏度﹐Cs電容值越小靈敏度越高﹐靈敏度調整必須根據實際應用的 PCB 來做調整﹐Cs電容值的范圍為1~50pF。

6.調整靈敏度的電容（Cs）必須選用較小的溫度系數及較穩定的電容器﹔如X7RNPO﹐故針對觸摸應用﹐建議選擇NPO電容器﹐以降低因溫度變化而影響靈敏度。

封裝外觀尺寸

封裝類型 SOT23-6L
