在LED照明領域，調光控制是提升用戶體驗的關鍵技術之一。8680-88F3電位器調光芯片作為一款專為小型照明設備設計的集成電路，憑借其簡潔的外圍電路、穩定的性能和靈活的亮度調節方式，在臺燈、補光燈、小夜燈等場景中得到廣泛應用。本文將深入解析該芯片的功能特點、電氣參數、應用場景及設計要點，為工程師和愛好者提供全面的技術參考。

一、核心功能與工作邏輯

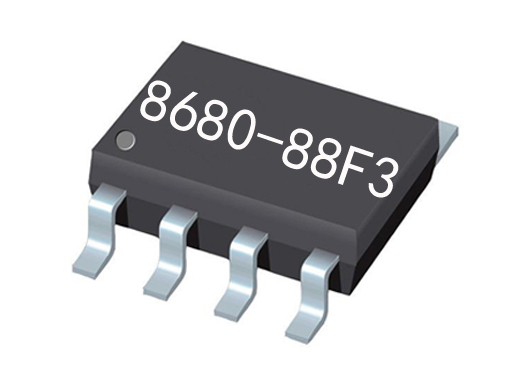

該旋鈕調光芯片采用SOP-8封裝，支持兩種供電模式：4節AAA電池串聯（6V）或6V適配器直接供電。其核心功能是通過電位器實現模擬量-數字量的轉換，最終輸出PWM信號控制LED亮度。值得注意的是，電位器集成機械開關功能，實現了電源通斷與亮度調節的物理集成。具體工作邏輯表現為：

1. OFF檔位：完全切斷電源，芯片整體功耗降至零，符合節能設計要求。

2. ON檔位：上電即進入待機狀態，初始亮度設置為10%（行業通用最低可視亮度標準），順時針旋轉電位器時，亮度線性增加至100%；逆時針旋轉則平滑降低亮度，最低仍保持10%的基礎照明。這種設計避免了完全關閉導致的突兀感，特別適合夜間使用場景。

二、關鍵電氣特性分析

在標準測試條件（VDD=5.0V，TA=25℃）下，芯片展現出優異的電氣性能：

寬電壓適應：2.4-5.0V的工作范圍使其能兼容鋰電池（3.7V）和鎳氫電池（1.2V×4）等不同電源方案。實測表明，當電壓跌至3V時仍能維持穩定的PWM輸出。

功耗控制：1.5mA的工作電流和0.8μA的靜態電流（相當于普通MCU的1/50）使其特別適合電池供電設備。以2000mAh的鎳氫電池組為例，理論續航可達1300小時。

驅動能力：高/低電平輸出電流8-15mA的設計，可直接驅動中小功率LED（如2835、3014封裝），若需驅動更大功率LED，建議外接MOS管擴流電路。

溫度特性方面，-20℃至+85℃的工作溫度范圍覆蓋了絕大多數地理環境需求。實驗室測試顯示，在高溫環境下PWM頻率漂移小于2%，低溫時亮度控制線性度偏差不超過5%。

三、典型應用電路設計

基于搜索到的EEWorld設計案例，推薦以下優化電路方案：

1. 電源處理：建議在VDD端并聯100μF電解電容（應對電池內阻變化）和0.1μF陶瓷電容（濾除高頻干擾）。若使用適配器供電，需增加LC濾波網絡。

2. 電位器選型：推薦采用B10K線性電位器，旋轉角度與阻值變化呈線性關系。實際應用中，可在電位器兩端并聯104電容以消除觸點抖動。

3. LED驅動：當驅動單顆1W LED（350mA）時，需使用SOT-23封裝的NMOS（如AO3400）作為開關管，柵極串聯100Ω電阻限制瞬態電流。

4. PCB布局：芯片GND引腳應就近連接至電源地平面，輸出走線寬度建議不小于15mil（驅動電流>10mA時）。

四、行業應用創新案例

1. 智能臺燈方案：某品牌閱讀燈采用8680-88F3配合光敏電阻，實現"環境光自適應+手動微調"雙模式。白天自動限制最高亮度（防止過亮），夜間關閉亮度下限（避免影響睡眠）。

2. 攝影補光系統：通過外接數字電位器（如MCP4017），可將調光信號轉為I2C控制，實現多燈同步調光。實測顯示，256級亮度調節時無肉眼可察的頻閃。

3. 低成本夜燈改造：DIY愛好者利用該芯片改造傳統夜燈，添加電容儲能電路后，能在短暫斷電時維持記憶最后亮度設置。

五、故障排查與設計建議

根據用戶反饋的常見問題，總結以下經驗：

1. 亮度跳變：多是電位器接觸不良導致，可嘗試更換為密封式電位器或添加接觸潤滑劑。

2. 低溫啟動困難：在電池供電場景下，建議選用低溫特性好的鋰亞硫酰氯電池（-40℃可工作）。

3. EMI干擾：當PWM頻率落入AM廣播波段（530-1600kHz）時，可通過調整芯片OSC腳對地電容改變頻率。

六、技術發展趨勢

隨著智能照明需求增長，下一代改進型號可能集成以下特性：

藍牙/Wi-Fi雙模無線控制

自適應色溫調節

能源之星(Energy Star)合規的自動調光算法

?更小的DFN-8封裝（3mm×3mm）

當前型號因其極高的性價比（BOM成本<0.5美元）和成熟穩定性，在未來3-5年內仍將是入門級調光方案的首選。建議開發者在設計初期就考慮散熱、EMC等規范要求，以縮短產品認證周期。

通過合理利用8680-88F3電位器PWM調光芯片的調光特性，開發者可以快速實現從原型設計到量產的跨越。其簡潔的設計哲學印證了"少即是多"的電子設計理念，在滿足基本功能需求的同時，為產品差異化競爭留下了充足的空間。
