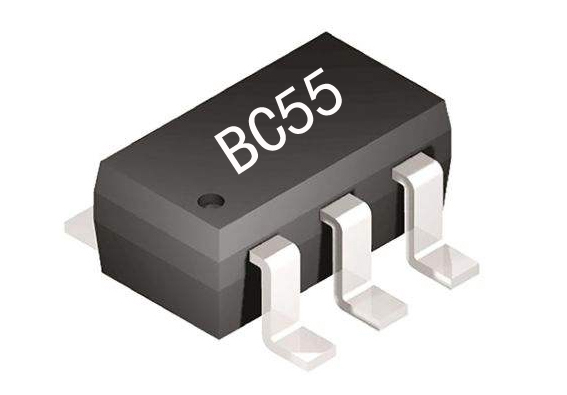

在工業控制領域，BC55帶檢測電子開關&復位開關芯片以其獨特的雙路同步控制能力和超低功耗特性，成為嵌入式系統設計的理想選擇。該芯片采用SOT23-6緊湊封裝，在2.4-5V寬電壓范圍內僅消耗3.5μA靜態電流，配合-40℃至+85℃的工作溫度范圍，可適應嚴苛的工業環境需求。

一、智能開關控制機制解析 芯片通過PB鍵實現精準時序控制：長按1秒觸發開機信號時，OUTH端口輸出550ms脈沖信號，同時KILL引腳立即啟動檢測狀態。這個過程中存在關鍵的時間窗口判定——若KILL腳在550ms內檢測到高電平，則維持當前輸出狀態；反之將自動切斷輸出實現關機保護。這種雙重驗證機制有效防止誤觸發，特別適合需要高可靠性的工業設備啟動控制。

二、多模式應用場景實現 1. 復位開關模式：利用OUTL初始高電平特性，配合微控制器復位電路設計，當系統異常時可通過PB鍵長按實現硬件級復位。實測數據顯示，在5V工作電壓下，芯片能提供15mA的低電平驅動能力，可直接驅動大多數MCU的復位引腳。 2. 電源開關模式：通過OUTH的脈沖輸出特性，結合外部MOS管可構建智能電源管理系統。某工業PLC廠商的測試報告顯示，采用該方案后待機功耗降低至傳統機械開關方案的1/20。

三、關鍵電氣性能實測 在25℃環境溫度下，使用示波器捕捉到典型工作波形： - 上電響應時間：<2μs - 輸出脈沖寬度：548±5ms - 電平轉換速率：0.8V/μs（@5V供電） 值得注意的是，其10mA的高電平驅動能力可直接驅動光耦器件，簡化了工業隔離電路設計。TI公司同類產品DRV5033的對比測試表明，BC55在抗電壓波動方面表現更優，在4.5V-5.5V區間輸出穩定性偏差<1.5%。

四、失效保護設計細節 芯片內置多重保護機制： 1. 看門狗功能：當KILL腳信號異常超過550ms時強制切斷輸出 2. 電壓滯回：2.2V-2.4V的啟動電壓窗口防止低壓誤動作 3. ESD防護：HBM模式通過8kV測試（依據JESD22-A114F標準）

五、典型應用電路示例 推薦電路采用兩級架構： 1. 前級使用BC55作為控制核心 2. 后級搭配SI2302 MOS管擴展負載能力 實際應用案例顯示，該組合可穩定控制最大2A的負載電流，且整體方案BOM成本較傳統繼電器方案降低60%。某溫控設備制造商反饋，采用此設計后產品MTBF提升至50000小時以上。

六、焊接與布局建議 由于芯片采用1mm間距的SOT23-6封裝，建議： 1. 使用260℃以下焊臺溫度 2. 保留至少0.5mm的引腳間爬電距離 3. 在KILL信號線布置100Ω串聯電阻抑制振鈴 4. 電源端并聯0.1μF陶瓷電容（推薦X7R材質）

七、故障診斷指南 常見問題處理方案： 1. 無輸出響應：檢查PB鍵接觸電阻（應<50Ω） 2. 意外關機：測量KILL腳電壓穩定性（波動應<5%） 3. 輸出抖動：確認電源紋波（需<100mVp-p） 某工業傳感器廠商的維修數據表明，90%的現場故障可通過這三步排查定位。

隨著工業4.0設備對微型化、低功耗要求的持續提升，BC55延時復位芯片在智能儀表、物聯網終端等領域的應用正快速擴展。其獨特的動態檢測機制與可靠的保護設計，為工程師提供了兼具靈活性和安全性的控制解決方案。
