如何使單片機復位可靠，單片機復位電路

數字電路剛通電時都需要進行復位，復位的功能是將單片機里的重新開始，主要防止程序混亂，也就是跑飛、或者死機等現象，目的是使系統進入初始狀態，以便隨時接受各種指令進行工作，CPU的復位可靠性決定著產品系統的穩定性，因此在電路當中，發生任何一種復位后，系統程序?qū)闹匦麻_始執行，系統寄存器也都將恢復為默認值。下面總結幾種CPU復位方式

1、上電復位

上電復位就是直接給產品上電，上電復位與低壓 LVR操作有聯系，電源上電的過程是逐漸上升的曲線過程，這個過程不是瞬間的完成的，一上電時候系統進行初始化，此時振蕩器開始工作并提供系統時鐘，系統正常工作

2、看門狗復位

看門狗定時器CPU內部系統，它是一個自振式的 RC振蕩定時器，與外圍電路無關，也與CPU主時鐘無關，只要開啟看門狗功能也能保持計時，該溢出時候也會溢出，并產生復位

3、LVR低壓復位

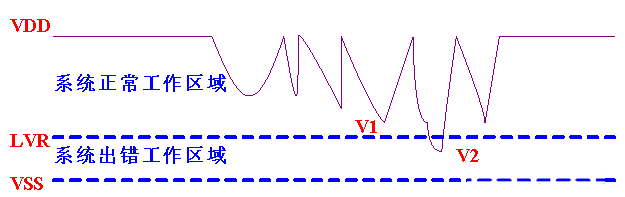

每個CPU都有一個復位電壓，這個電壓很低，有1.8V、2.5V等，當系統由于受到外界的影響導致輸入電壓過低，當?shù)椭翉?fù)位電壓時候系統自動復位，當然，前提是系統要打開LVR功能，有時候也叫掉電復位。如圖，當LVR＜工作電壓＜VDD時候，比如在V1時候工作是正常的，當VSS＜工作電壓＜LVR時候，系統有可能出錯，比如在V2時候，也就是我們常說的死區，這個狀態不確定。

4、外圍電路復位

如果系統內部不能正常復位或者軟件復位無效的時候，可以依靠外部硬件復位。

如圖是一種簡單的RC復位電路，電源接通時候，通過R1對C2進行充電，經過一段延遲后加到電路當中產生復位信號，這個復位信號的上升速度低于電源的上電速度，當復位引腳檢測到高電平時候，系統復位結束，進入正常工作狀態。
