一鍵開關機實現-開關IC

在電子產品設計中，大都會涉及硬件電源開關。下面就來聊一聊和硬件電源開關相關一些解決方法。

方式一:機械開關

最簡單粗暴的解決方式，自鎖按鍵/撥動開關/船型開關，見下圖。

歸根結底，其工作原理都是第四張圖片的變體---通過開關的閉合打開來實現對供電回路的控制。

方式二：電路

如果說第一種方式的開關在實際應用中，由于空間和操作體驗不能滿足需要，那么就用電路來解決吧。直接引用電子開關IC芯片的圖，其工作原理這里就不再贅述。

方式三：升級版電路

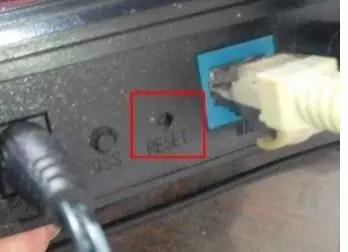

前兩種方式，其工作狀態維持都是需要他們參與的，如果哪一天MCU死機了，那么按鍵開關機就不能起作用了，要是預留了復位按鍵（比如小針孔），見下圖，那還比較好辦，但要是沒有復位按鍵，那就只能拆電池了。什么？？電池也不方便拆，那就看看下面的升級版開關機電路吧：

方式四：?jiǎn)纹瑱C(jī)解決方案

分離電路器件太多，一個焊接不良或者參數錯誤，定位排查需要很久時間，那么有沒有更簡單的解決方案呢？我們可以使用一塊低成本單片機來處理外部按鍵輸入的有效信號，識別為正常信號后輸出相應的控制信號給電源控制引腳，即可實現一鍵開關機功能，要是資源足夠，還可以添加看門狗功能進行定時喂狗，否則就復位MCU。并且還可以長按短按時間可調，想怎么調就怎么調，非常方便。盡管也是MCU，兩個MCU同時失效總比一個MCU失效概率小得多吧。

方式五：專用芯片

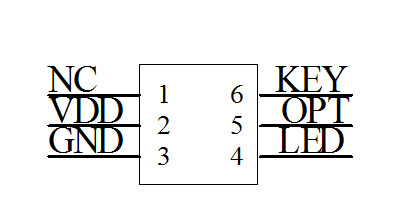

嫌使用單獨MCU太麻煩，還要寫代碼，還要燒錄。那就使用專用按鈕控制器芯片吧，比如麗晶微電子的電子開關ICEC6D-5，封裝為SOT23-6，我們直接看框圖：

其內部由計數器，異或非門，D觸發器，T觸發器等電路組合和形成的功能電路。按鍵按下后，內部電路經過消抖后輸出穩定的控制信號。同時他還支持反相信號輸出，異步清零輸入功能。這樣一來，一顆封裝為SOT23-6的芯片就解決了我們的需求，只是貌似長按短按功能沒有看到呢。

方式六：升級版專用芯片

要是還是要長短按功能的話，那么來瞧瞧下面的這款麗晶微電子的長按開關機IC芯片：9325-4531，看圖

這一款芯片，除了擁有EC6D-5的功能以外，還有按鍵時間可調引腳，通過改變外部電容容量實現長按短按功能。封裝方式是SOP-8封裝。
