LP80329-0705D8  新版代替2D8D燈串IC

1、 輸入電壓3V，上電從第一段開始工作。

2、 四路LED輸出，一個按鍵控制，多功能閃爍，共八段，波形參照2D8D。

按按鍵，按一下改變一段變化，共有八段，功能如下：

第一段：自動各種功能連續變化(即power on時) (Combination)

即由第二段到第七段功能自動變化

第二段：波浪式前進后退自動變化(二種速度變換) (In Waves)

第三段：跑馬式自動變化(四種速度變換) (Sequential)

第四段：?jiǎn)螣魸u明漸暗自動變化(三種速度變換) (SLO-GLO)

第五段：跑馬式前進及后退，星星閃爍自動變化 (Chasing/Flash)

第六段：四燈同時漸明漸暗自動變化(三種速度變換) (Slow Fade)

第七段：星星閃爍跑馬式自動變化 (Twinkle/Flash)

第八段：LED固定不閃 (Steady On)

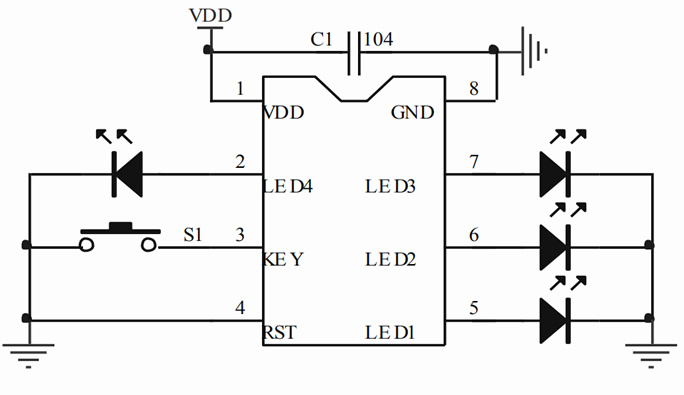

3、 參考電路：（新的IC腳位定義）

下面是 2D8D 芯片的腳位圖，LED 閃爍順序請按兩個芯片對應的腳位定義：

即 L1=LED1、L2=LED2、L3=LED3、L4=LED4。
